VMA-761QCNC系列瞬检扫描尺寸快速测量机以线扫相机成像测量系统为基础，配合高精度运动机构，实现了测量精度、速度、稳定的完美结合；结合高精度图像畸变拼接算法，在工作行程测量范围内，任意摆放工件位置、方向、角度，仪器都可自动定位匹配测量对象、几何测量尺寸，形位公差、报表生成CPK，实现大尺寸，多件快速测量。

在传统影像测量，金相工具显微镜在测量时：必须建立靠山定位，批量测量原点定位复杂，程序学习，每边取样程序，复杂耗时长，测量时间长，效率低下。

VMA-761QCNC系列瞬检扫描尺寸快速测量机解决传统影像仪效率底下，编程复杂问题：
大行程高速龙门结构平台：
◆ 测量行程400x400mm~900X800mm，测量速度120mm/s，最快移动速度500mm/s；
◆ 高精度花岗岩基座和横梁，整体结构稳定、可靠；
◆ 关键运动机构采用高精度直线电机导轨驱动、搭载搞精度分辨率0.1μm的光栅尺，保证设备机构误差和畸变最小化，精度稳定，重复性高。
◆搭载16K进口 高分辨率线阵扫描相机，测量精度可达微米级；
◆ 搭载进口双远心镜头，提升图像检测精度；
◆ 配置底光、表面光、同轴光多种程控线扫光源。
  多件批量更快：
◆ 拼接图像视野内，产品任意放置，无需治具或夹具，即可实现测量；
◆ 支持CAD图纸导入，一键自动匹配测量。
  操作简单，轻松无忧：

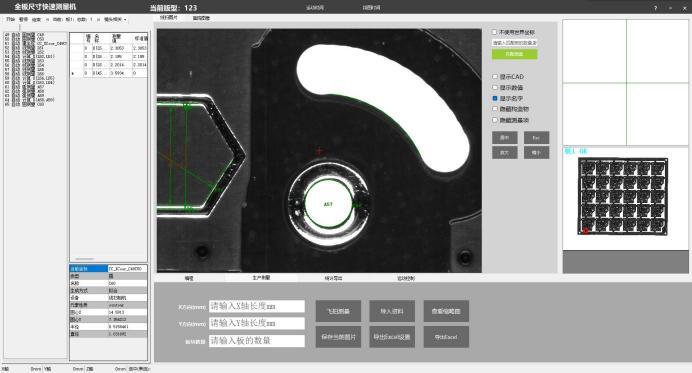

◆ 软件操作简单，易上手，具有测量及数据统计分析功能，帮助客户分析及改善制程；
◆ 气缸专用式压板机构避免工件发生移动，省却繁琐的人工操作，降低人工作业强度；
◆  三轴全自动可编程检测，实现复杂特征批量检测，轮廓度，位置度，真圆度，平整度等.
  选购配置
◆ 面正CCD相机+电动变倍率镜头，以提高局部或微小物体的测量精度和低反射率产品测量；
◆ 光谱共焦点激光位移传感器，以实现工件在Z向高度、高度差、平面度的测量。

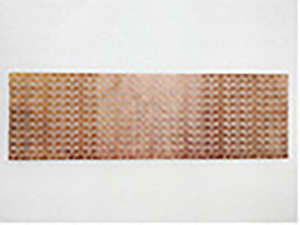

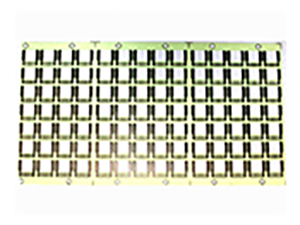

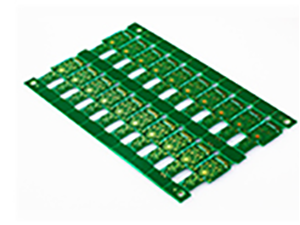

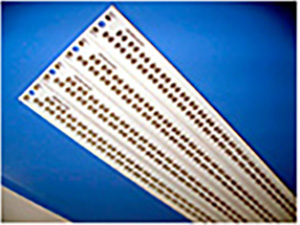

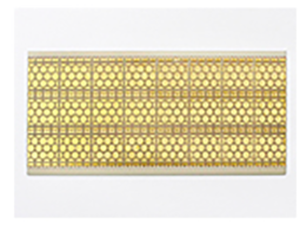

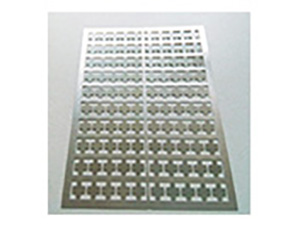

PCB、FPC、平板金属、片状零部件等产品的测量
