PCB验孔机
型号：YX-2600
名称：PCB验孔机
生产企业：广东源兴诡谷子光学智能科技有限公司
注释：更多详细产品信息，请联系我们获取
型号：YX-2600
名称：PCB验孔机
生产企业：广东源兴诡谷子光学智能科技有限公司
注释：更多详细产品信息，请联系我们获取

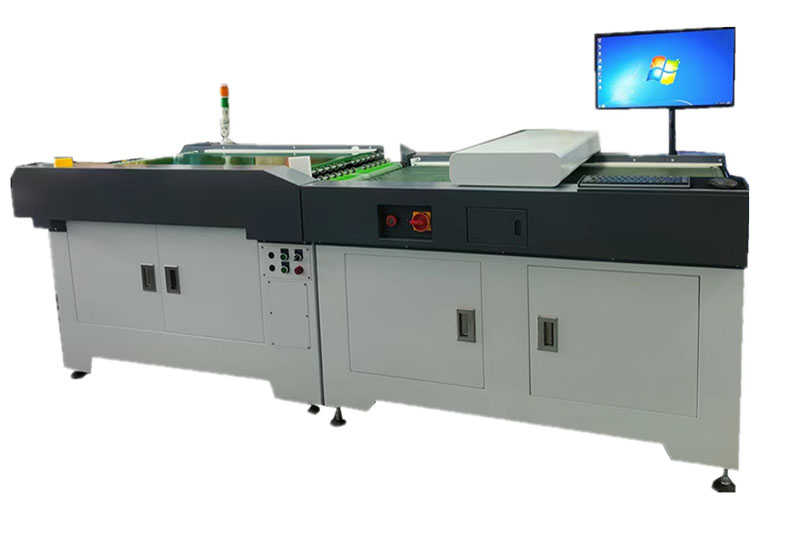

PCB验孔机
|
|
产品介绍 原理： 光透过PCB被测板子上的孔投射于扫描头，扫描头将接收到的透光量、孔形轮廓图形、孔数量信号传送到转换卡、图像处理卡，程序将收到的信号进行计算后与标准孔径、孔形轮廓、孔数量等信息进行对比，超出设定值的孔则判为NG，并于画面上进行标示，并发送OK/NG信号给收板机进行分类。 PCB 钻孔后、电镀后、成品出货前检验孔品质问题，并根据检测结果自动作出 OK/NG 判断的设备，可以选配分类钻孔或成品收板机进行 OK/NG 分类。
产品特点 采用高精度的进口光学扫描组件，灵敏度高，稳定性好； 搭配6线式自动分类收板机，可选择1/2/3/6四种线数模式进行检测，检测成品板的效率成倍提升。 采用LED光源，光衰小，寿命长，节省后期耗材更换成本。 读取Excellon、Hitachi格式钻带，自动识别孔型：圆孔、短槽孔、异型孔； 采用在线检测方式，易与工艺流程中的其它设备搭配使用，通用性强； 根据设计标准可自动判别 OK/NG，搭配自动收板平台，可进行自动分类收板，提高检测效率； 可搭配离线检修系统，进行NG板离线检修； 强大的毛刺、异形孔轮廓检查功能； 三档检测速度可调，适应不同产品需求； 设备操作简单，易维护； 参数规格
|
